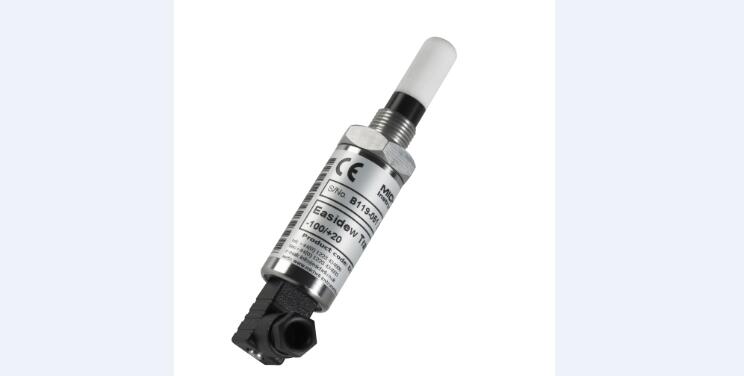

EA2-TX-100在线露点仪

当前所在位置 : 首页  > 产品中心

EA2-TX-100-HD送器的设计理念就是简单易用,它集成的特色都是为尽量简化安装和使用服务的。该完全设置并校准的变送器首次让露点测量变得和温度及压力测量一样容易,可以直接接入到您的空气或气体管理及控制系统中。

亮点

  • 两线制电源回路连接

  • 露点单位或 ppm 湿气含量单位

  • IP66 (NEMA 4)

  • 优异的传感器防护

  • 量程 -100 ~ +20°C

  • 工作温度 -40 ~ 60°C

  • 响应速度快

  • 性能


    露点量程

    -100 ~ +20°C 露点

    露点精度

    ±2°C 露点

    响应时间

    T955分钟 (从干到湿)

    重复性

    0.5°C 露点

    输入/输出


    输出信号

    4-20 mA (两线) 有源输出,全量程可自定义

    露点   -100 ~ +   20°C
               -148 ~ +68°F
                0-3000 ppmV
      ppmV
    输出或者非标准输出量程必须在下单时注明

    电源电压

    12–28 V DC

    电阻负载

    *** 250 Ω @ 12 V
      500 Ω @ 24 V

    电流消耗

    *** 20mA

    电源波动影响

    ±0.005% RH/V

    工况要求



工作湿度

0–100% RH

工作压力

*** 45 MPa (450 barg)

流量

1 ~ 5 Nl/min 安装于标准采样套筒内;
  0 to 10m/sec
直接插入式

温度系数

工作温度范围内已作温度补偿

机械性能


密封防护等级

IP66 相对应的标准 BS EN 60529:1992,

以及 NEMA 4 相对应的标准 NEMA 250-2003

外壳材质

不锈钢

尺寸

L=132mm x ø27mm

Mounting Thread

5/8" - 18 UNF

重量

150g

过滤器

HDPE 保护帽
  80μm
不锈钢保护帽 (可选)

电气连接

见表格

互换性

传感器可互换

故障概况
  (
出厂设置)

状况输出传感器故障23 mA露点低于量程4 mA露点超量程20 mA


产品型号配置备注
EA2-TX-1001-100-20
