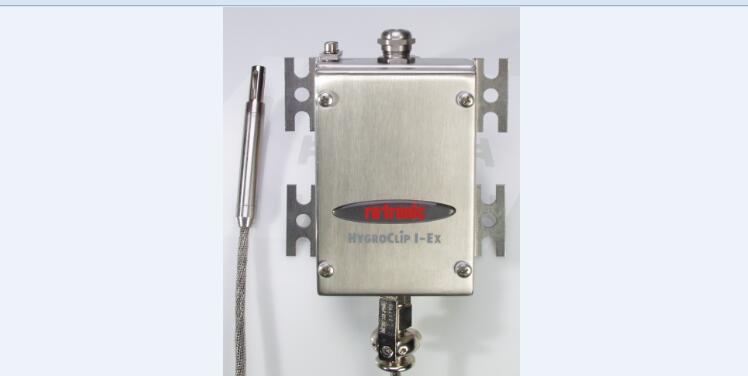

Hygroclip-ID-ex防爆探头
HygroClip-EX探头 Hygroclip-ID-ex防爆探头 ROTRONIC罗卓尼克
HygroClip-EX探头
工业现场防爆区域的湿度检测，可单独使用或配合HTS系列使用
特点
• 本安型探头ATEX 100
• 供电15…24 VDC
• 测量相对湿度或温度，输出4…2mA
• 工作范围 -40…40°C，探头温度范围 -50…200°C
• 精度: ±1% rh / ±0.3℃
订货号 | HygroClip IC1-EX | |
类型 | 电缆探头 | |
探头长度 | 120 mm | |
电缆长度 | 2 m | |
材质 | 铬镍钢, V4A/AISI 316/1.4401 | |
订货号 | HygroClip IE1-EX | |
类型 | 螺纹安装探头,耐压0-5Mpa | |
螺纹 | ½" G | |
电缆长度 | 2 m | |
材质 | 铬镍钢, V4A/AISI 316/1.4401 | |
订货号 | HygroClip IW-EX | |
类型 | 壁挂探头 | |
探头长度 | 150 mm | |
材质 | 铬镍钢, V4A/AISI 316/1.4401 | |
技术指标 | ID-EX | IW-EX | IC-x-EX | IE-x-EX |
传感器 | 湿度：ROTRONIC Hygromer® IN-1；温度：Pt100 1/3 DIN | |||
测量范围 | 0…100%rh， -50…200℃ | |||
精度（23°C） | ±0.2°C，±1%rh | |||
重复性 | 0.05°C，±0.3%rh | |||
响应时间 | <15S,(23°C,1m/S风速) | |||
长期稳定性 | <0.1℃/年，<1%rh/年 | |||
校准 | 数字化校准, 1…4 点湿度, 2 点温度 | |||
电路工作范围 | -40…40℃; 0…100%rh，探头温度范围：-50…200℃ | |||
输出信号和负载 | 数字式, 模拟量4…20 mA / 最大800 Ω at 26 VDC | |||
电气连接 | 电缆，接线端子 | |||
供电电压 | 通过安全栅供给15…24 VDC，2线制4…20 mA电流环 | |||
探头尺寸（mm） | Ø15x250 | Ø15x150 | IC-1-EX:Ø 15 x 120；IC-3-EX:Ø 15 x 270 | 142x25mm x1/2"Wrench size 27mm |
材质 | 不锈钢V4A/AISI 316/1.4401, 150 x 100 x 58 mm /IP 66 | |||
防护等级 | IP 66 | |||
认证 | PTB 01 ATEX 2180 | |||
FM批准&标号 | 3015571/IS/I,II,III/1/ABCDEFG/T6–12.0724.0006 IP66 | |||
防爆等级 PTB | II 1G EEx ia IIC T5 resp. II 2 G EEx ia IIC T6 resp. II 2 D IP66 T 85℃ | |||
FM | IS / I,II,III/ 1 / ABCDEFG / T6 –12.0724.0001 | |||
中国CEC | Ex ia IIC T6 | |||
HygroClip EX 订货信息 | |
订货代码 | 描述 |

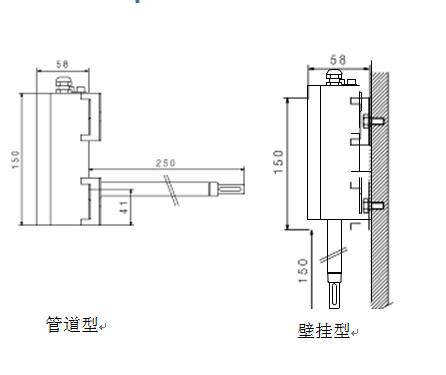

HygroClip ID-EX | 管道安装 |
HygroClip IW-EX | 壁挂安装 |

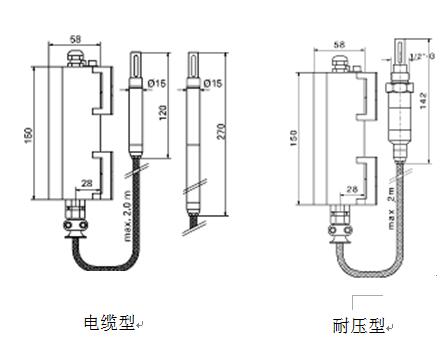

HygroClip IC-1-EX | 电缆安装，120mm探头，2米电缆 |
HygroClip IC-3-EX | 电缆安装，270mm探头，2米电缆 |
HygroClip IE-1-EX | 螺纹安装，½”G，2米电缆 |
HygroClip IE-3-EX | 螺纹安装，½” NPT，2米电缆 |
ZB1 420 | 安全栅 |
SP-M15 | 不锈钢网过滤器，响应较快，适合高湿应用, 风速到20m/s |
SP-S15 | 不锈钢烧结过滤器，适于高风速到40m/s |
SP-T15 | 聚四氟乙烯过滤器,具有好的过滤效果 |
